<怎么买股票>三板模水口弹针结构设计有啥妙处？能自动脱落水口降低成本
本实用新型涉及注塑模具技术领域，尤其涉及一种三板模的水口弹针结构。
背景技术：
模具是注塑成型中不可缺少的重要装备。注塑成型是将热熔状态的塑胶材料高速的注入到模具内具有所需形状的密闭成型空间中，等塑胶材料冷却固化后，打开模具将固化的塑胶加工物顶出，以获得成型品的方法。由于注塑成型方法具有成型费用低、成型周期短、成型过程简单及易于成型形状复杂的塑胶产品等特点，因此在塑胶产品制造领域应用极为普遍。
在三板模具中，模具在生产时三板模水口弹针结构设计有啥妙处？能自动脱落水口降低成本，由于水口的特殊性，水口会粘在水口钩针的倒扣上不易自动掉落。从而需要人工取水口而导致无法实现自动生产，浪费了人工成本，并且增加了工人操作风险。
技术实现要素：
本实用新型的目的在于针对现有技术的不足而提供一种三板模的水口弹针结构，该水口弹针结构设计新颖、结构简单，在开模时实现水口自动脱落，自动化程度高，大大降低了生产成本。
为达到上述目的，本实用新型通过以下技术方案来实现。
一种三板模的水口弹针结构，包括有a板及b板，a板下端面设置有前模仁，b板上端面设置有后模仁，且后模仁与前模仁闭合形成至少两个产品模腔，产品模腔上端连接有呈竖向布置的竖流道，竖流道上端连接有呈水平横向布置的横流道，且横流道两端与竖流道相连，横流道两端上端装设有呈竖向布置的水口针，水口针之间装设有至少两个呈竖向布置的水口弹针，且两水口弹针之间装设有与横流道相连的唧嘴。
其中，所述a板上端装设有水口板，且所述水口针及所述水口弹针装设于该水口板上端。
其中，所述水口板上端装设有面板。
其中三板模水口弹针结构设计有啥妙处？能自动脱落水口降低成本，所述横流道设置于所述a板上端面。
其中，所述b板下端装设有底板，且底板与所述b板之间装设有底针板及面针板。
本实用新型的有益效果为：本实用新型所述的一种三板模的水口弹针结构三板模水口针怎么做，包括有a板及b板，a板下端面设置有前模仁，b板上端面设置有后模仁，且后模仁与前模仁闭合形成至少两个产品模腔，产品模腔上端连接有呈竖向布置的竖流道，竖流道上端连接有呈水平横向布置的横流道，且横流道两端与竖流道相连，横流道两端上端装设有呈竖向布置的水口针，水口针之间装设有至少两个呈竖向布置的水口弹针，且两水口弹针之间装设有与横流道相连的唧嘴。本实用新型通过在横流道两端的上端装设有水口针，且在水口针之间装设水口弹针，在开模时，水口针和水口弹针同时弹出脱水口，实现自动脱水口，自动化程度高，大大降低了生产成本；故本实用新型具有设计新颖、结构简单，在开模时实现水口自动脱落，自动化程度高，大大降低了生产成本的优点。
附图说明
下面利用附图来对本实用新型进行进一步的说明三板模水口针怎么做，但是附图中的实施例不构成对本实用新型的任何限制。

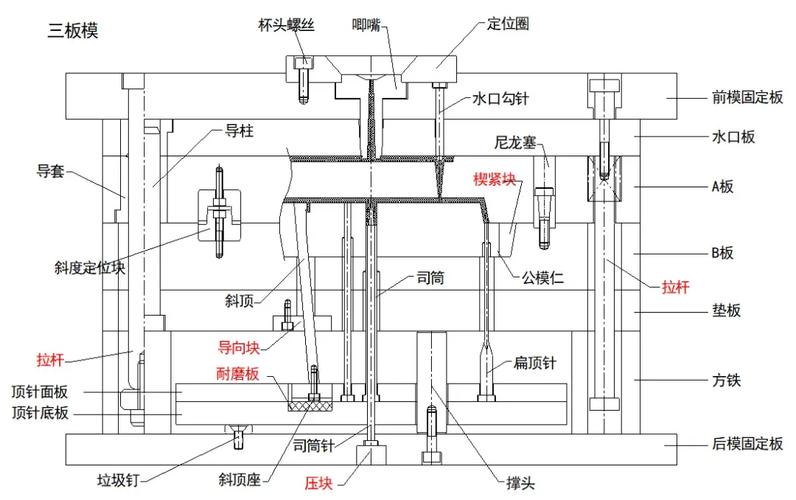

图1为本实用新型的结构示意图。
在图1中包括有：
1——a板11——前模仁
12——水口板13——面板
2——b板21——后模仁
22——底板23——底针板
24——面针板3——产品模腔
31——竖流道32——横流道
33——水口针34——水口弹针
35——唧嘴。
具体实施方式
下面结合具体的实施方式来对本实用新型进行说明。
如图1所示，一种三板模的水口弹针结构三板模水口针怎么做，包括有a板1及b板2，a板1下端面设置有前模仁11，b板2上端面设置有后模仁21，且后模仁21与前模仁11闭合形成至少两个产品模腔3，产品模腔3上端连接有呈竖向布置的竖流道31，竖流道31上端连接有呈水平横向布置的横流道32，且横流道32两端与竖流道相连，横流道32两端上端装设有呈竖向布置的水口针33，水口针33之间装设有至少两个呈竖向布置的水口弹针34，且两水口弹针34之间装设有与横流道32相连的唧嘴35。
进一步的，所述a板1上端装设有水口板12，且所述水口针33及所述水口弹针34装设于该水口板12上端。
更进一步的，所述水口板12上端装设有面板13。
作为本实施例优选的，所述横流道32设置于所述a板1上端面。
进一步的，所述b板2下端装设有底板22，且底板22与所述b板2之间装设有底针板23及面针板24。
需更进一步的解释，本实用新型通过在横流道32两端的上端装设有水口针33，且在水口针33之间装设水口弹针34，在开模时，水口针33和水口弹针34同时弹出脱水口，实现自动脱水口，自动化程度高，大大降低了生产成本；故本实用新型具有设计新颖、结构简单，在开模时实现水口自动脱落，自动化程度高，大大降低了生产成本的优点。
以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本实用新型的限制。
技术特征：
1.一种三板模的水口弹针结构，其特征在于：包括有a板（1）及b板（2），a板（1）下端面设置有前模仁（11），b板（2）上端面设置有后模仁（21），且后模仁（21）与前模仁（11）闭合形成至少两个产品模腔（3），产品模腔（3）上端连接有呈竖向布置的竖流道（31），竖流道（31）上端连接有呈水平横向布置的横流道（32），且横流道（32）两端与竖流道相连三板模水口弹针结构设计有啥妙处？能自动脱落水口降低成本，横流道（32）两端上端装设有呈竖向布置的水口针（33），水口针（33）之间装设有至少两个呈竖向布置的水口弹针（34），且两水口弹针（34）之间装设有与横流道（32）相连的唧嘴（35）。
2.根据权利要求1所述的一种三板模的水口弹针结构，其特征在于：所述a板（1）上端装设有水口板（12），且所述水口针（33）及所述水口弹针（34）装设于该水口板（12）上端。
3.根据权利要求2所述的一种三板模的水口弹针结构，其特征在于：所述水口板（12）上端装设有面板（13）。
4.根据权利要求1所述的一种三板模的水口弹针结构，其特征在于：所述横流道（32）设置于所述a板（1）上端面。
5.根据权利要求1所述的一种三板模的水口弹针结构，其特征在于：所述b板（2）下端装设有底板（22），且底板（22）与所述b板（2）之间装设有底针板（23）及面针板（24）。
技术总结
本实用新型公开了一种三板模的水口弹针结构，包括有A板及B板，A板下端面设置有前模仁，B板上端面设置有后模仁，且后模仁与前模仁闭合形成至少两个产品模腔，产品模腔上端连接有呈竖向布置的竖流道，竖流道上端连接有呈水平横向布置的横流道，且横流道两端与竖流道相连，横流道两端上端装设有呈竖向布置的水口针，水口针之间装设有至少两个呈竖向布置的水口弹针，且两水口弹针之间装设有与横流道相连的唧嘴。本实用新型通过在横流道两端的上端装设有水口针，且在水口针之间装设水口弹针，在开模时，水口针和水口弹针同时弹出脱水口，本实用新型具有设计新颖、结构简单，在开模时实现水口自动脱落，自动化程度高，大大降低了生产成本的优点。
技术研发人员：杜滨
受保护的技术使用者：东莞市高维精密模具有限公司
技术研发日：2020.07.17
技术公布日：2021.06.15
